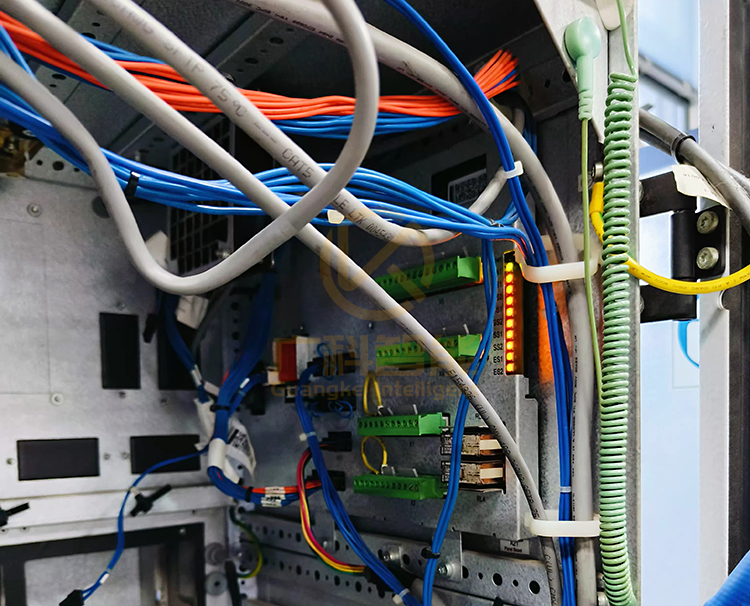

ABB安全面板DSQC643 3HAC024488-001維修后上機測試



ABB電路板維修步驟及注意事項

一、先看后測

首先對ABB電路板進行目測，細節處可通過放大鏡觀察。

觀察目標：

1、有無斷線與斷裂處；

2、有無短路、粘連處；

3、電阻，電容，電感，二極管，三極管等處斷開處；

4、是否別人修過，越修越壞；

5、有無虛焊，漏焊，插錯插反情況。

排除上述故障后，用萬用表測量ABB電路板電源與地之間的阻值，通常ABB電路板的阻值不應小于70Ω。若阻值才幾或十幾歐姆，那么ABB電路板上有元器件被擊穿的可能。用點溫計測ABB電路板上各器件的溫度，溫度升的較快較高的視為重點懷疑對象。

若阻值正常，用萬用表測量板上的阻容器件二、三極管，場效應管，以及撥段開關等元器件。



二、先外后內

最好是有一塊與故障板一樣的完好電路板作為參照。然后機器人維修使用測試儀的雙棒VI曲線掃描功能對兩塊板進行參數對比。

對比測試點可以從機器人電路板的端口開始，然后由表及里，尤其是對電容器的對比測試。這可彌補萬用表在線難以測出電容是否漏電的缺憾。



三、先易后難

在對ABB電路板進行上機測試前，應盡量避免各種干擾對測試過程中帶來的影響。具體措施如下：

1.測試前的準備：

將晶振短路（注意對四腳的晶振要搞清那兩腳為信號輸出腳，可短路此兩腳。記住一般情況下另外兩腳為電源腳，千萬不可短接！），對于大容量的電解電容器，也要焊下一腳使其開路。因?yàn)榇笕萘侩娙莸某浞烹娡瑯右矔砀蓴_。
